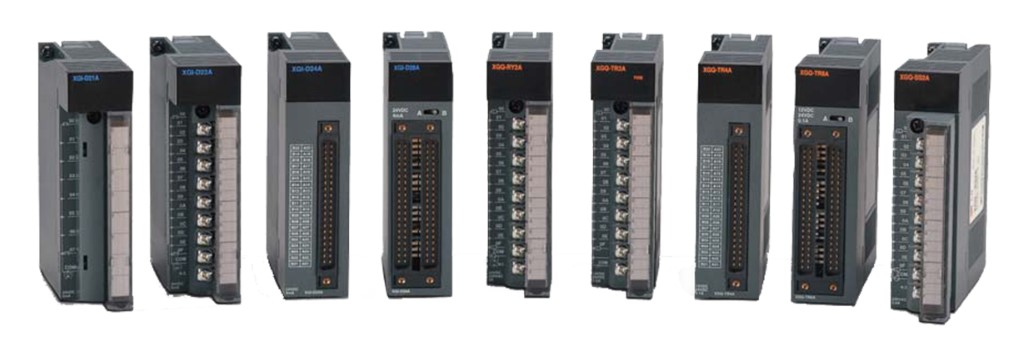

XGT I/O모듈

입출력 모듈은 16, 32, 64점이 제공되며, LED로 동작 확인이 가능합니다. 보수가 용이하도록 설계되었으며, 배선 단선 여부 검출 진단 기능이 내장된 모듈도 제공하여 시스템의 안정적인 운영을 최우선으로 합니다.

디지털 혼합

• 16, 32, 64점 입출력 모듈 구성
• LED표시에 의한 동작 확인 가능
• 단자대 방식, 모듈의 원터치 부착방식으로 보수가 용이
•

• XGH-DT4A
  입력			출력
  입력점수		16점	출력점수		16점
  절연방식		포토커플러 절연	정격입력전압		DC 24V
  정격부하전압		DC 12/24V	정격입력전류		DC 24V
  정격입력전류		약 4mA	사용부하 전압 범위		DC 10.2~26.4V
  사용전압 범위		DC 20.4~28.8V(리플율 5%이내)	최대부하 전류		0.1A/1점, 1.6A/1COM
  절연내압		AC 560Vrms / 3Cycle (표고 2,000m)	Off시 누설전류		0.1mA이하
  On전압/On전류		DC 19V이상 / 3mA이상	최대돌입 전류		0.7A / 10ms이하
  Off전압/Off전류		DC 11V이하 / 1.7mA이하	서지킬러		제너 다이오드
  입력저항		약 5.6㏀	On시 최대 전압 강하		DC 0.2V이하
  응답시간	Off→On	1ms/3ms/5ms/10ms/20ms/70ms/100ms(CPU파라미터로 설정) 초기값:3ms	응답시간	Off→On	1ms 이하
  	On→Off	1ms/3ms/5ms/10ms/20ms/70ms/100ms(CPU파라미터로 설정) 초기값:3ms		On→Off	1ms 이하 (정격부하, 저항부하)
  공통(COM)방식		6점/1COM
  동작표시		입력 On시 LED점등
  내부소비전류(mA)		110mA(전점 On시)
  외부접속방식		40점 커넥터
  중량(g)		0.1
