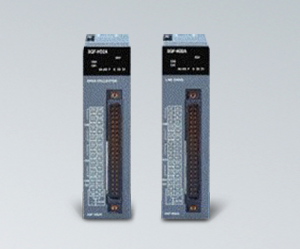

| 명령어수 |
신호 |
A상, B상 |
| 입력방식 |
전압 입력(Open Collector) |
차동 입력(Line Drive) |
| 신호 레벨 |
DC 5/12/24V |
RS422A Line Drive/ |
| 입력 전압 |
24V DC(17.0V~26.4V) |
12V DC(9.8V~13.2V) |
5V DC(4.5V~5.5V) |
Line Driver |
| ON보증전압(최소) |
7~11mA |
7~11mA |
7~11mA |
RS-422 Line DriveHTL
Level LineDrive |
| OFF보증전압(최대) |
4.5V |
3.0V |
1.7V |
| 카운트Enable |
프로그램으로 지정(Enable 상태에서만 카운트) |
| 최대카운트 속도 |
200Kpps |
500Kpps
(HTL입력은 250Kpps) |
| 채널수 |
2채널 |
| 카운트 범위 |
Sighed 32Bit(-2,147,483,647 ~ 2,147,483,647) |
| 카운트형태 (Program 설정) |
Linear 카운트 (카운트 범위 초과 시 Carry/Borrow 발생, 카운트 값 최대/최소값) |
| 입력모드(Program 설정) |
1상 입력 |
| 2상 입력 |
| CW/CCW 입력 |
| 신호형태 |
전압 |
| UP/DOWN 지정 |
1상입력 |
프로그램 도는 B상으로 지정 |
| 2상입력 |
위상차에 따라 자동 지정 |
| CW/CCW |
A상입력: 가산동작 B상입력: 감산동작 |
| 체배기능 |
1상입력 |
1/2체배(프로그램 설정) |
| 2상입력 |
1/2/4체배(프로그램 설정) |
| CW/CCW |
1체배 |
| 제어입력 |
신호 |
Preset신호, 부가기능 |
| 신호레벨 |
DC 5V/12V/24V (단자대 선택) 입력 타입 |
| 신호형태 |
전압 |
| 외부출력 |
출력점수 |
2점/채널(1채널 당): 단자대 출력 가능 |
| 종류 |
단일비교(>,>=,=,=<,<) 또는 구간비교 출력(포함 or 제외) 선택(Program 설정) |
| 출력형태 |
Open Collector 출력(Sink) |
| 동작상태 표시기능 |
입력신호 |
A상, B상, Preset신호, 부가기능 허용신호 |
| 출력신호 |
OUT1, OUT2 |
| 운전상태 |
모듈Ready, A, B상 펄스입력 상태 |
| 부가기능(Program설정) |
- 카운트Clear, 카운트Latch.
- 구간 (시산설정값:1~60000ms)카운트.
- 입력주파수 측정 (각 입력채널에 대해 측정).
- 단위시간 (시간설정값:1~60000ms)당 카운트 수 측정.
- 카운트 금지기능 (카운트 동작중 내/외부 입력으로 설정) |
| 단자대 |
40핀 커넥터 |
| 소비전류 |
270 |
330 |
| 중량(kg) |
0.09 |
