    제품코드 G137762

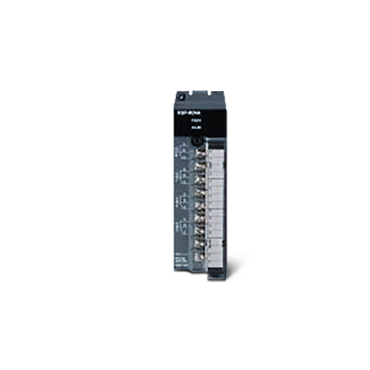

    제품명 XGT 특수모듈 온도입력
    모델명 XGF-RD4A,XGF-RD8A
    제품분류 PLCXGT 특수모듈
    사양
    가격 가격협의 세금계산서 가능
    상태 신품 판매지역 전국
    A/S여부 가능
    설치 및 시운전 가능
    제품/가격 문의

    국제전자: 0504-0667-3316

    상세정보

    온도입력

    측온저항체입력모듈

    채널간 절연(RD4S만 해당)

    오프셋/게인 기능 추가(RD8A만 해당)

    다양한 부가 기능 지원(평균, 경보, 필터)

    다양한 입력 센서 지원

    XG5000을 이용한 특수 모듈 파라미터 설정 및 모니터링

    고정밀도

    디지털 변환, 온도표시 및 사용자 스케일 기능 추가



    열전대입력모듈

    고속 변환 처리

    ±0.1%(25℃)의 고정밀도

    다양한 입력센서 지원(C타입 센서 지원)

    다양한 부가기능 구현(평균처리, 필터처리, 알람기능, 최대최대값 표시)

    XG5000을 이용한 특수모듈 파라미터 설정 및 모니터링

    성능규격

    측온저항제 입력모듈
    항목 XGF-RD4A XGF-RD8A
    입력채널 수 4채널 8채널
    입력센서 종류 PT100 JIS C1604-1997
    JPT100 JIS C1604-1981, KS C1603-1991
    입력온도 범위 PT100 -200~850℃
    JPT100 -200~640℃
    디지털 출력 온도범위
    (0.1℃단위)    		 PT100 -2,000~8,500
    스케일링표시
    사용자범위설정    		 0~65,535, -32,768~32,767
    정밀도 상온(25℃단위) ±0.2% 이내
    전범위(0~55℃) ±0.3% 이내
    변환속도 40ms/채널
    절연방식 채널간 비절연
    단자-PLC전원 절연(Photo-Coupler)
    측온 배선방식 3선식
    기능 평균기능 시간평균(320~64,000ms), 횟수평균(2~64,000회), 이동평균(2~100개)
    경보기능 공정경보, 변화율경보, 단선검출
    필터기능 디지털 필터(160~64,000ms)
    오프셋/게인기능 - 제공
    단자대 18점 단자
    입출력 점유점수(XGK) 고정식: 64점, 가변식: 16점
    소비전류 DC5V:450mA
    중량(g) 140


    측온저항제 입력모듈(절연형)
    항목 XGF-RD4S
    입력센서 종류 PT100 JIS C1604-1997
    JPT100 JIS C1604-1981, KS C1603-1991
    PT1000 JIS C1604-1997
    NI100 DIN 43760-1987
    입력온도 범위 PT100 -200~850℃
    JPT100 -200~640℃
    PT1000 -200~850℃
    NI100 -60~180℃
    디지털 출력 온도범위
    (0.1℃단위)    		 PT100 -2,000~8,500
    JPT100 -2,000~6,400
    PT100 -2,000~8,500
    NI100 -600~1,800
    스케일링표시
    사용자범위설정    		 0~65,535, -32,768~32,767
    정밀도 상온(25℃단위) ±0.1% 이내
    온도계수 ±70ppm/℃(0.007%/℃)
    변환속도 40ms/채널
    절연방식 채널간 절연(Transformer)
    단자-PLC전원 절연(Photo-Coupler)
    측온 배선방식 4선식
    기능 평균기능 시간평균(320~64,000ms), 횟수평균(2~64,000회), 이동평균(2~100개)
    경보기능 공정경보, 변화율경보, 단선검출
    필터기능 디지털 필터(160~64,000ms)
    단자대 18점 단자
    입출력 점유점수(XGK) 고정식: 64점, 가변식: 16점
    소비전류 DC5V:783mA
    중량(g) 150


    열전대입력모듈
    항목 XGF-TC4S
    용량 4채널
    입력센서 종류 K, J, E, T, B, R, S, N, C JIS C1602-1995ITS-90
    입력온도 범위 K -200~1350℃
    J -200~1200℃
    E -200~1000℃
    T -250~400℃
    B 400~1800℃
    R -50~1750℃
    S -50~1750℃
    N -270~1300℃
    C -0~2300℃
    디지털 출력 범위 온도범위(0.1℃단위) 소수점 첫째 자리까지 표시(0.1℃)
    스케일링표시(사용자범위설정) 0~65535
    -32,768~32,767
    정밀도 상온(25℃단위) ±0.1% (센서별 측온가능 온도범위중일부 구간은 최대 0.5%까지 허용)
    온도계수(동작온도범위) ±100ppm/℃
    변환속도 40ms/채널
    절연방식 채널간 절연(Transformer)
    단자-PLC전원 절연(Photo-Coupler)
    냉접점보상 RJC 센싱에 의한 자동보상(PT100)
    보상정도 ±1.0℃
    기능 평균기능 시간평균(320~64,000ms), 횟수평균(2~64,000회), 이동평균(2~100개)
    경보기능 공정경보, 변화율경보, 단선검출
    필터기능 디지털 필터(160~64,000ms)
    최대/최소 표시 최대/최소값 표시
    단자대 18점 단자대
    소비전류 610mA
    중량(g) 150
