    제품코드 G137768

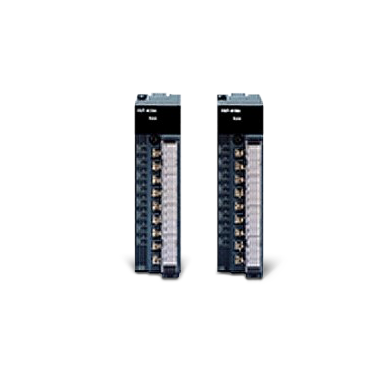

    제품명 XGT 특수모듈 아날로그 입력
    모델명 XGF-AV8A,XGF-AC8A,XGF-AD16A,XGF-AD8A,XGF-AD4S,XGF-AW4S
    제품분류 PLCXGT 특수모듈
    사양
    가격 가격협의 세금계산서 가능
    상태 신품 판매지역 전국
    A/S여부 가능
    설치 및 시운전 가능
    제품/가격 문의

    국제전자: 0504-0667-3316

    상세정보

    아날로그 입력

    고속 변환 처리

    ±0.05%(25℃)의 고정밀도

    채널간 절연

    채널별 전압/전류입력 선택

    XG5000을 이용한 특수모듈 파라미터 설정 및 모니터링

    4가지 형태의 디지털 출력 데이터 포맷을 지원

    성능규격

    아날로그 입력모듈
    항목 XGF-AV8A XGF-AC8A
    입력 채널 수 8채널
    아날로그 입력 입력종류 전압입력 전류입력
    입력범위 DC 1~5V, DC 0~5V, DC 0~10V, DC -10~10V
    (입력저항: 1MΩ)    		 DC 4~20mA, DC 0~20mA
    (입력저항: 250Ω)
    범위선택 XG5000 I/O 파라미터 또는 PLC 프로그램에서 선택 (채널별)
    입력종류 DC 1~5V DC 0~5V DC 0~10V DC -10~10V DC 4~20mA DC 0~20mA
    디지털 출력 부호없는 십진수 0~16,000
    부호있는 십진수 -8,000~8,000
    백분위값 0~10,000
    정규값 1,000~5,000 0~5,000 0~10,000 -10,000~10,000 4,000~20,000 0~20,000
    분해능(1/16,000) 0.2500mV 0.3215mV 0.6250mV 1.250mV 1.00μA 1.25μA
    범위선택 XG5000 I/O 파라미터 또는 PLC 프로그램에서 선택(채널별)
    정밀도 ±0.2% 이내 (주위온도 25℃), ±0.3% 이내 (동작온도 범위)
    절대 최대입력 ±15V ±30mA
    최대변환속도 ±0.2% 이내 (주위온도 25℃), ±0.3% 이내 (동작온도 범위)
    절연방식 입력 단자와 PLC 전원간 포토 커플러 절연, 채널간 비절연
    접속단자 18점 단자대
    입출력 점유점수(XGK) 고정식:64점, 가변식:16점
    소비전류 DC 5V: 420mA
    중량(g) 140


    항목 XGF-AD16A XGF-AD8A
    입력채널 수 16채널 8채널
    아날로그 입력 전압입력 DC 1~5V, DC 0~5V, DC 0~10V, DC -10~10V
    (입력저항: 1MΩ)
    전류입력 DC 4~20mA, DC 0~20mA
    (입력저항: 250Ω)
    전압/전류 선택 딥 스위치 설정
    범위선택 XG5000 I/O 파라미터 또는 PLC 프로그램에서 선택 (채널별)
    입력종류 전압/전류
    DC 1~5V DC 0~5V DC 0~10V DC -10~10V DC 4~20mA DC 0~20mA
    디지털 출력 부호없는 십진수 0~16,000
    부호있는 십진수 -8,000~8,000
    백분위값 0~10,000
    정규값 1,000~5,000 0~5,000 0~10,000 -10,000~10,000 4,000~20,000 0~20,000
    분해능
    (1/16,000)    		 0.2500mV 0.3215mV 0.6250mV 1.250mV 1.00μA 1.25μA
    범위선택 XG5000 I/O 파라미터 또는 PLC 프로그램에서 선택(채널별)
    정밀도 ±0.2% 이내 (주위온도 25℃), ±0.3% 이내 (동작온도 범위)
    절대 최대입력 전압: ±15V, 전류: ±30mA
    최대변환속도 500μs/채널 250μs/채널
    절연방식 입력 단자와 PLC 전원간 포토 커플러 절연, 채널간 비절연
    접속단자 32점 단자대 18점 단자대
    입출력 점유점수(XGK) 고정식:64점, 가변식:16점
    소비전류 DC 5V: 420mA
    중량(g) 140


    아날로그 입력모듈(절연형)
    항목 XGF-AD4S
    입력 채널 수 4채널
    아날로그 입력 전압입력 >DC 1~5V, DC 0~5V, DC 0~10V, DC -10~10V
    (입력저항: 1MΩ)
    전류입력 DC 4~20mA, DC 0~20mA
    (입력저항: 250Ω)
    전압/전류선택 딥 스위치 설정 -
    범위선택 XG5000 I/O 파라미터 또는 PLC 프로그램에서 선택 (채널별)
    입력종류 전압입력 전류입력
    DC 1~5V DC 0~5V DC 0~10V DC -10~10V DC 4~20mA DC 0~20mA
    디지털 출력 부호있는 십진수 -32,000~32,000
    백분위값 0~10,000
    정규값 1,000~5,000 0~5,000 0~10,000 -10,000~10,000 4,000~20,000 0~20,000
    최대 분해능
    (1/64,000)    		 0.2500mV 0.3215mV 0.6250mV 1.250mV 1.00μA 1.25μA
    범위선택 XG5000 I/O 파라미터 또는 PLC 프로그램에서 선택(채널별)
    정밀도 기준 정밀도: ±0.5% 이내 (주위온도 25℃), 온도 계수: ±16.7ppm/℃
    절대 최대입력 ±15V ±30mA
    최대변환속도 10ms/4채널
    절연방식 구분 절연방식 절연 내전압 절연저항
    채널간 트랜스포머 절연 500VAC, 50/60Hz, 1분 10MΩ 이상
    입력단자-PLC
    전원    		 포토커플러 절연 누설전류: 10mA 이하
    접속단자 18점 단자대
    입출력 점유점수(XGK) 고정식:64점, 가변식:16점
    소비전류 DC 5V: 610mA
    중량(g) 140


    2선 입력형 아날로그 입력모듈
    항목 XGF-AW4S
    채널 수 4채널
    아날로그 입력 범위 DC 1~5V(입력저항: 1MΩ) DC 4~20mA(입력저항: 250Ω
    디지털 출력 부호있는 십진수 -32,000~32,000
    백분위값 0~10,000 4,000~20,000
    정규값 0~10,000
    분해능
    (1/64,000)    		 0.25mV 1uV
    범위선택 XG5000 I/O 파라미터 또는 PLC 프로그램에서 선택(채널별)
    정밀도 기준 정밀도: ±0.5% 이내 (주위온도 25℃), 온도 계수: ±70ppm/℃(0.007%/℃)
    절대 최대입력 ±6V ±30mA
    최대변환속도 10ms/4채널
    절연규격 구분 절연방식 절연 내전압 절연저항
    채널간 트랜스포머 500VAC, 50/60Hz, 1분 500VDC, 10MΩ 이상
    입력단자-PLC
    전원    		 포토커플러 누설전류: 10mA 이하
    트랜스 미터 공급전압 DC 24V ±15%
    최대공급전류 30mA
    단락보호기능 있음(제한 전류: 25~35mA
    외부공급전원 DC24V +20%, -15%
    접속단자 18점 단자대
    입출력점유저수(XGK) 고정식: 64점, 가변식: 16점
    소비전류 내부(DC 5V) 180mA
    외부(DC 24V) 480mA
    중량(g) 140
