XGT 통신모듈
XGT 시리즈는 Ethernet, Profibus, DeviceNet 등 세계 표준의 필드 네트워크 채용으로 FA의 각 계층을 유연하게 통합하며, 오픈된 네트워크 환경을 제공합니다.
Pnet
Profibus-DP 프로토콜 지원
Transmission 매체로 RS-485 Twisted Pair Cable 통신 방식
Field Level의 FA환경에 적합한 네트워크
9.6kbps~12Mbps까지의 통신속도 지원
마스터 기기와 분산 슬레이브 I/O기기간의 통신에 적합
최대 1,200m까지 통신거리 성능
Application Layer를 생략한 빠른 슬레이브 통신 기능
최대 126국 (세그먼트당 32국)의 슬레이브 구성 가능 (XGL-PMEC는 123국 지원)
성능규격

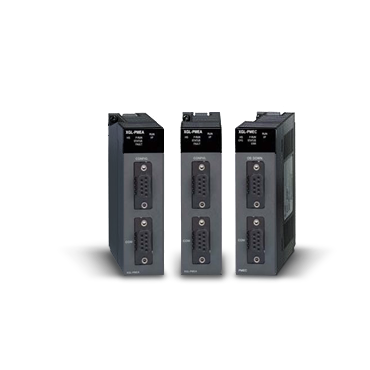

XGT Profibus-DP 마스터 통신 모듈
| 구분 |
XGL-PMEA |
XGL-PMEC |
| 모듈형태 |
마스터 |
| 네트워크 타입 |
Profibus-DP |
| 표준 |
EN50170/DIN19245 |
| 인터페이스 |
RS-485(전기) |
| 미디어 엑세스 |
Token Passing & Poll |
| 토폴로지 |
Bus |
| 변조방식 |
NRZ |
| 케이블 |
트위스트 실드 케이블 |
| 전송거리 및 속도 |
1,000m |
9.6k~187kbps |
| 400m |
500kbps |
| 200m |
15Mbps |
| 100m |
3M~12Mbps |
| 네트워크당 최대접속 국수 |
126국 |
123국 |
| 세그먼트당 최대접속 국수 |
32국 |
| 최대 I/O 데이터 슬레이브 |
244bytes |
| Dual Port Memory Size |
7Kbytes |
| 통신 파라미터 설정 |
XG5000, SyCon |
XG5000, PROFICON |
| 최대장착 수량 |
12대 |
| Configuration Tool |
SyCon |
PROFICON |
| Configuration Port |
외부 Config 포트 |
CPU 모듈 로더 포트 |
| 소비전류(mA) |
550 |
440 |
| 중량(g) |
110 |
130 |
XGT Profibus-DP 슬레이브 통신 모듈
| 구분 |
XGL-PSEA |
| 규격표준 |
EN50170/DIN19245 |
| 인터페이스 |
RS-485(전기) |
| 표준 |
EN50170/DIN19245 |
| 인터페이스 |
RS-485(전기) |
| 미디어 엑세스 |
Token Passing & Poll |
| 토폴로지 |
버스방식 |
| 변조방식 |
NRZ |
| 통신 인터페이스 |
Auto baud rate |
| 마스터/슬레이브 |
슬레이브 |
| 세그먼트당 최대 접속 국수 |
32국(마스터 및 리피터 포함) |
| 사용 케이블 |
트위스트 실드 케이블 |
| 최대 통신데이터 크기 |
송신/수신 각 244바이트 |
| 통신 파라미터 설정 |
XG5000을 사용하여 고속링크 파라미터 송수신 블록 설정으로 통신 파라미터 설정 |
| 통신속도 및 거리 |
속도(kbps) |
9.6 |
19.2 |
93.75 |
187.5 |
500 |
| 거리(m) |
1200.0 |
1200.0 |
1200.0 |
1000.0 |
400.0 |
| 속도(kbps) |
1500 |
3000 |
6000 |
12000 |
- |
| 거리(m) |
200 |
100 |
100 |
100 |
- |
| 최대노드 수 |
99국 (설정범위: 0_98) |
| 최대 송수신 블록 수 |
24블록 |
| 내부소비 전류(mA) |
410.0 |
| 기본규격 |
중량(g) |
103 |
XGT Profibus-DP 리모트 통신 모듈
| 구분 |
XGL-BIPT |
| 전송규격 |
전송속도 |
100Mbps |
| 전송방식 |
베이스 밴드 |
| 노드간 최대 연장거리 |
100m |
| 최대 프로토콜 크기 |
1,536 바이트 |
| 통신권 액세스 방식 |
CSMA/CD |
| 프레임 에러 체크방식 |
CRC32 = X32 + X26 + X23 + ,,,,, + X2 + X + 1 |
| 최대장착 수 |
24대 |
| 서비스 |
서비스 방식 |
P2P/Server |
| 최대통신 데이터 |
1,400 바이트 |
| 최대통신 부하량 |
1200 packets/sec |
| 지원 Object (Server) |
Device Object / Binary Input Object / Binary Output Object Analog Input Object / Analog Output Object |
| 진단기능 |
통신모듈정보 / 서비스상태정보 / 미디어정보 / Ping테스트 / 오토스캔 DCC(Device Communication Control) / 시스템 로그 |
| 기본규격 |
외형치수(mm) |
98(H) X 27(W) X 90(D) |
| 소비전류(mA) |
400 |
| 중량(g) |
102 |
