    제품코드 G137865
    제품명 XGB 기본유닛 E타입
    모델명 XBC E타입,XEC [E]타입
    제품분류 PLCXGB 기본유닛
    사양
    가격 가격협의 세금계산서 가능
    상태 신품 판매지역 전국
    A/S여부 가능
    설치 및 시운전 가능
    제품/가격 문의

    국제전자: 0504-0667-3316

    상세정보

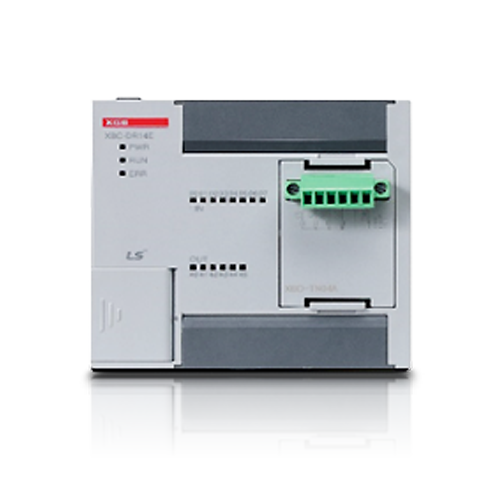

    XGB 기본유닛

    XGB시리즈는 LS ELECTRIC의 최첨단 기술력이 집약된 차세대 PLC 제품군으로 콤팩트한 사이즈와 강력하고 편리한 성능을 구현함은 물론, 통신 네트워크 지원 기능을 대폭 강화하여 사용자 중심의 통합제어를 혁신적으로 실현한 미래형 토털 솔루션입니다.
    고객 중심의 통합 자동화 솔루션을 제공하는 LS ELECTRIC이 세계적인 규격의 높은 신뢰성이 확보된 제품으로 PLC의 또 하나의 진화, 다기능 슬림형 XGB 시리즈를 자신있게 선보입니다.



    E타입

    XBC [E]타입
    항목 XBC-DR10E XBC-DR14E XBC-DR20E XBC-DR30E
    XBC-DN10E XBC-DN14E XBC-DN20E XBC-DN30E
    XBC-DP10E XBC-DP14E XBC-DP20E XBC-DP30E
    연산방식 반복연산, 정주기 연산, 고정주기 스캔
    입출력 제어 방식 스캔동기 일괄처리 방식(리프레시 방식), 명령어에 의한 다이렉트 방식
    프로그램 언어 래더 다이어그램(Ladder Diagram) 명령 리스트(Instruction List)
    연산처리 속도(기본명령) 240ns/step
    프로그램 메모리 용량 4Kstep
    최대 입출력 점수 14점 18점 28점 38점
    (기본+옵션 1대) (기본+옵션 2대)
    총 프로그램 수 128개
    데이터 영역 P P0000 ~ P127F(2,048점)
    M M0000 ~ M255F(4,096점)
    K K0000 ~ K2559F(특수 영역: K2600~2559F)(40,960점)
    L L0000 ~ L1279F(20,480점)
    F F000 ~ F255F(4,096점)
    T 100ms, 10ms, 1ms: T000 ~ T255(256점)(파라미터 설정에 의해 영역 변경이 가능함)
    C C000 ~ C255(256점)
    S S00.00 ~ S127.99
    D D0000 ~ D5119(5120워드)
    U U00.00 ~ U0A.31(256워드, 아날로그 데이터 리프레시 영역)
    Z Z000 ~ Z127(128워드)
    태스크 초기화 1개
    정주기 최대 8개
    외부 접점 최대 4개
    내부 디바이스 최대 8개
    프로그램 포트 RS-232C 1Ch
    자가진단 기능 연산지연 감시, 메모리 이상, 입출력 이상
    내장기능 RS-232C and RS-485(각 1채널), 펄스캐치, 입력필터, 외부 인터럽트, 고속카운터, 위치결정주1)
    정전 시 데이터 보존 기본 파라미터에서 래치 영역 설정
    내부 소비전류 250mA 315mA 355mA 485mA
    180mA 19mA 200mA 210mA
    180mA 190mA 200mA 210mA
    중량 330g 340g 450g 465g
    313g 315g 418g 423g
    313g 315g 418g 423g
    정격전압 AC100 - 240V



    XEC [E]타입
    항목 XEC-DR210E XEC-DR14E XEC-DR20E XEC-DR30E
    XEC-DN10E XEC-DN14E XEC-DN20E XEC-DN30E
    XEC-DP10E XEC-DP14E XEC-DP20E XEC-DP30E
    연산방식 반복연산, 정주기 연산, 인터럽트 연산, 고정주기 스캔
    입출력 제어 방식 스캔동기 일괄처리 방식(리프레시 방식), 명령어에 의한 다이렉트 방식
    프로그램 언어 래더 다이어그램(Ladder Diagram) 명령 리스트(Instruction List)
    연산 처리속도(기본명령) 240ns/step
    프로그램 메모리 용량 50KB
    최대 입출력 점수 14점 18점 28점 38점
    (기본+옵션 1대) (기본+옵션 2대)
    운전모드 RUN, STOP, DEBUG
    총 프로그램 수 128개
    데이터 메모리 자동변수(A) 8KB(최대 8KB 설정 가능)
    입력변수(I) 256 Byte
    출력변수(Q) 256 Byte
    직접 변수 M 4KB
    R 10KB(1블록)
    W 10KB
    플래그 변수 F 768Byte
    K 5,120Byte
    L 2,560Byte
    U 704Byte
    태스크 초기화 1개
    정주기 8개
    외부입력 4개
    내부 디바이스 8개
    프로그램 포트 RS-232C 1Ch
    자기진단 기능 연산지연감시, 메모리 이상, 입출력 이상
    내장기능 RS-232C and RS-485(각 1채널), 펄스캐치, 입력필터, 외부인터럽트, 고속카운터
    정전시 데이터 보존 기본 파라미터에서 래치영역 설정
    내부 소비전류 250mA 315mA 355mA 485mA
    180mA 19mA 200mA 200mA
    180mA 190mA 200mA 210mA
    중량 330g 340g 450g 465g
    313g 315g 318g 423g
    313g 315g 418g 423g
    정격전압 AC 100-240V
