    제품코드 G137866

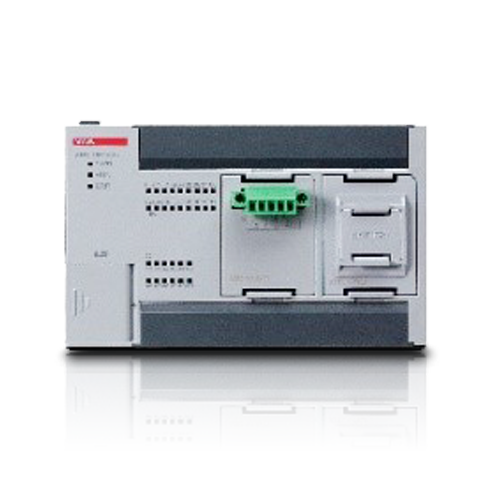

    제품명 XGB 기본유닛 SU타입
    모델명 XBC [SU]타입,XEC [SU]타입
    제품분류 PLCXGB 기본유닛
    사양
    가격 가격협의 세금계산서 가능
    상태 신품 판매지역 전국
    A/S여부 가능
    설치 및 시운전 가능
    제품/가격 문의

    국제전자: 0504-0667-3316

    상세정보

    XGB 기본유닛

    XGB시리즈는 LS ELECTRIC의 최첨단 기술력이 집약된 차세대 PLC 제품군으로 콤팩트한 사이즈와 강력하고 편리한 성능을 구현함은 물론, 통신 네트워크 지원 기능을 대폭 강화하여 사용자 중심의 통합제어를 혁신적으로 실현한 미래형 토털 솔루션입니다.
    고객 중심의 통합 자동화 솔루션을 제공하는 LS ELECTRIC이 세계적인 규격의 높은 신뢰성이 확보된 제품으로 PLC의 또 하나의 진화, 다기능 슬림형 XGB 시리즈를 자신있게 선보입니다.



    SU타입

    XBC [SU]타입
    항목 XBC-DR20SU XBC-DR30SU XBC-DR40SU XBC-DR60SU
    XBC-DN20SU XBC-DN30SU XBC-DN40SU XBC-DN60SU
    XBC-DP20SU XBC-DP30SU XBC-DP40SU XBC-DP60SU
    연산방식 반복연산, 정주기 연산, 고정주기 스캔
    입출력 제어 방식 스캔동기 일괄처리 방식(리프레시 방식), 명령어에 의한 다이렉트 방식
    프로그램 언어 래더 다이어그램(Ladder Diagram) 명령 리스트(Instruction List)
    명령어 수 기본명령 28종
    응용명령 687종
    연산처리 속도(기본명령) 94ns/step
    프로그램 메모리 용량 15Kstep
    최대 입출력 점수 244점 254점 264점 284점
    (기본+증설 7대) (기본+증설 7대) (기본+증설 7대) (기본+증설 7대)
    데이터 영역 P P0000 ~ P1023F(16,384점)
    M M0000 ~ M1023F(16,384점)
    K K0000 ~ K4095F(65,536점)
    L L0000 ~ L2047F(32,768점)
    F F000 ~ F1023F(16,384점)
    T 100ms, 10ms, 1ms: T0000 ~ T2023(1.024점)(파라미터 설정에 의해 영역 변경이 가능함)
    C C000 ~ C1023(1,024점)
    S S00.00 ~ S127.99
    D D0000 ~ D10239(10,240워드)
    U U0.0 ~ U0A.31(352워드, 아날로그 데이터 리프레시 영역)
    Z Z000 ~ Z127(128워드)
    R R0000 ~ R10239(10,240워드)
    총 프로그램 수 128개
    초기화 태스크 1개
    정주기 태스크 최대 8개
    외부 접점 태스크 최대 8개
    내부 디바이스 태스크 최대 8개
    운전모드 RUN, STOP, DEBUG
    자가진단 기능 연산지연 감시, 메모리 이상, 입출력 이상
    프로그램 포트 RS-232C 1채널, USB 1채널 지원
    내장기능 RS-232C and RS-485(각 1채널), 펄스캐치, 입력필터, 외부 인터럽트, 고속카운터, 위치결정주1)
    정전 시 데이터 보존 기본 파라미터에서 래치 영역 설정
    내부 소비전류 478mA 626mA 684mA 942mA
    252mA 310mA 288mA 340mA
    305mA 352mA 355mA 394mA
    중량 514g 528g 594g 804g
    475g 476g 578g 636g
    442g 446g 544g 717g


    XEC [SU]타입
    항목 XEC-DR20SU XEC-DR30SU XEC-DR40SU XEC-DR60SU 비고
    XEC-DN20SU XEC-DN30SU XEC-DN40SU XEC-DN60SU
    XEC-DP20SU XEC-DP30SU XEC-DP40SU XEC-DP60SU
    연산방식 반복연산, 정주기 연산, 인터럽트 연산, 고정주기 스캔
    입출력 제어 방식 스캔동기 일괄처리 방식(리프레시 방식), 명령어에 의한 다이렉트 방식
    프로그램 언어 래더 다이어그램(Ladder Diagram) 명령 리스트(Instruction List)
    명령어 수 연산자 18개
    기본펑션 136종 + 실수 연산 펑션
    기본 펑션블록 43개
    전용 펑션블록 특수기능 전용 펑션
    연산처리 속도(기본명령) 94ns/step
    프로그램 메모리 용량 200KB
    최대 입출력 점수 244점 254점 264점 284점
    데이터 메모리 자동변수(A) 16KB
    입력변수(I) 2KB(%I x 15.15.63
    출력변수(Q) 2KB(%Q x 15.15.63
    직접 변수 M 8KB
    R 20KB(1블록)
    W 20KB R과 동일 영역
    플래그 변수 F 2KB 시스템 플래그
    K 8KB 내장특수 플래그
    L 4KB 고속링크 플래그
    U U 특수모듈 플래그
    플래시 영역 20KB, 2 블록 R디바이스 이용
    타이머 점수 제한 없음(시간범위: 0.001초~4,294,967,295초) 1점당 자동변수 영역 20바이트 점유
    카운터 점수제한 없음(계수범위: 64비트 표현 범위)
    운전모드 RUN, STOP, DEBUG
    리스타트 모드 콜드, 웜
    총 프로그램 블록 수 128개
    태스크 초기화 1개
    정주기 8개
    외부입력 8개 (%I x 0.0.0~% x 0.0.7)
    내부 디바이스 8개
    프로그램 포트
    내장기능 RS-232C and RS-485(각 1채널), 펄스캐치, 입력필터, 외부인터럽트, 고속카운터, 위치결정주)
    자기진단 기능 연산지연감시, 메모리 이상, 입출력 이상
    정전시 데이터 보존 기본 파라미터에서 래치영역 설정
    내부 소비전류 252mA 270mA 288mA 340mA
    478mA 626mA 684mA 942mA
    305mA 352mA 355mA 394mA
