    제품코드 G137867
    제품명 XGB 기본유닛 H타입
    모델명 XBC [H]타입,XEC [H]타입
    제품분류 PLCXGB 기본유닛
    사양
    가격 가격협의 세금계산서 가능
    상태 신품 판매지역 전국
    A/S여부 가능
    설치 및 시운전 가능
    제품/가격 문의

    국제전자: 0504-0667-3316

    상세정보

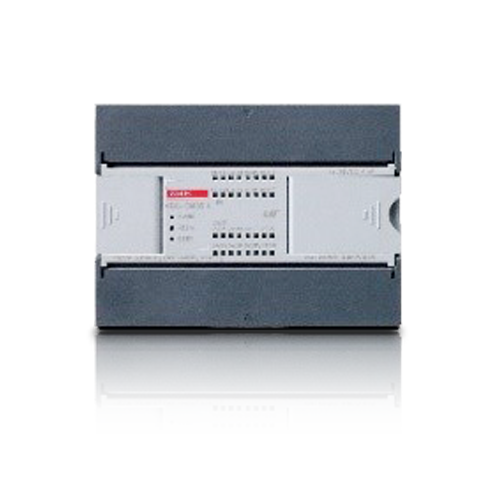

    XGB 기본유닛

    XGB시리즈는 LS ELECTRIC의 최첨단 기술력이 집약된 차세대 PLC 제품군으로 콤팩트한 사이즈와 강력하고 편리한 성능을 구현함은 물론, 통신 네트워크 지원 기능을 대폭 강화하여 사용자 중심의 통합제어를 혁신적으로 실현한 미래형 토털 솔루션입니다.
    고객 중심의 통합 자동화 솔루션을 제공하는 LS ELECTRIC이 세계적인 규격의 높은 신뢰성이 확보된 제품으로 PLC의 또 하나의 진화, 다기능 슬림형 XGB 시리즈를 자신있게 선보입니다.



    H타입

    XBC [H]타입
    항목 XBC-DR32H XBC-DN32h XBC-DR64H XBC-DN64H
    XBC-DR32H/DC XBC-DN32H/DC 주1) XBC-DR64H/DC XBC-DN64H/DC
    연산방식 반복연산, 정주기 연산, 인터럽트 연산, 고정주기 스캔
    입출력 제어 방식 스캔동기 일괄처리 방식(리프레시 방식), 명령어에 의한 다이렉트 방식
    프로그램 언어 래더 다이어그램(Ladder Diagram) 명령 리스트(Instruction List)
    명령어 수 기본명령 28종
    응용명령 687종
    연산처리 속도(기본명령) 83ns/step
    프로그램 메모리 용량 15Kstep
    최대 입출력 점수 352점 384점
    데이터 영역 P P0000 ~ P1023F(16,384점)
    M M0000 ~ M1023F(16,384점)
    K K0000 ~ K4095F(65,536점)
    L L0000 ~ L2047F(32,768점)
    F F000 ~ F1023F(16,384점)
    T 100ms, 10ms, 1ms: T0000 ~ T2023(1.024점)(파라미터 설정에 의해 영역 변경이 가능함)
    C C000 ~ C1023
    S S00.00 ~ S127.99
    D D0000 ~ D10239
    U U0.0 ~ U0A.31(아날로그 데이터 리프레시 영역)
    Z Z000 ~ Z127(128워드)
    N N0000 ~N5119(5,120워드)
    R R0000 ~ R10239
    총 프로그램 수 128개
    정주기 태스크 최대 8개
    외부 접점 태스크 최대 8개
    내부 디바이스 태스크 최대 8개
    운전모드 RUN, STOP, DEBUG
    자가진단 기능 연산지연 감시, 메모리 이상, 입출력 이상
    프로그램 포트 RS-232C 1Ch, USB 1Ch (USB 1.1 지원)
    정전 시 데이터 보존방법 기본 파라미터에서 래치 영역 설정
    내장기능 RS-232C/485, 고속카운터, PID 펄스캐치, 입력필터
    외부 인터럽트, 위치결정
    내부 소비전류 660mA 260mA 1,040mA 330mA
    중량 600g 500g 900g 800g
    전류 용량 주2) 2A 2A 3A 3A



    • 주1) '/DC'타입은 DC24V 전원을 사용하는 제품입니다.
    • 주2) 전류 용량은 XBC에 내장되어 있는 전원(DC5V) 보드의 최대 출력 전류입니다. 즉, XBC에 증설 모듈을 장착하여 시스템을 구성하는 경우에 XBC와 증설모듈의 내부 소비 전류의 합이 전류 용량을 초과하지 않습니다.



    XEC [H]타입
    항목 XEC-DR32H XEC-DN(P)32H XEC-DR64H XEC-DN(P)64H 비고
    명령어 수 연산자 18개
    기본 펑션 136종 + 실수 연산 펑션
    기본 펑션블록 특수기능 전용 펑션
    연산처리 속도(기본명령) 83ns/step
    프로그램 메모리 용량 200KB (XEC 200KB 용량은 XGI 110KB에 상당함)
    최대 입출력 점수 352점 384점
    데이터 메모리 자동변수(A) 32KB (최대 16KB 리테인 설정가능)
    입력변수(I) 2KB(%I x 15.15.63
    출력변수(Q) 2KB(%Q x 15.15.63
    직접 변수 M 16KB (최대 8KB 리테인 설정가능)
    R 20KB(1블록)
    W 20KB R과 동일 영역
    플래그 변수 F 2KB 시스템 플래그
    K 8KB 내장특수 플래그
    L 4KB 고속링크 플래그
    N 1KB P2P 플래그
    U 1KB 아날로그 플래그
    플래시 영역 20KB, 2 블록 R디바이스 이용
    타이머 점수 제한 없음(시간범위: 0.001초~4,294,967,295초) 1점당 자동변수 영역 20바이트 점유
    카운터 점수제한 없음(계수범위: 64비트 표현 범위)
    운전모드 RUN, STOP, DEBUG
    리스타트 모드 콜드, 웜
    총 프로그램 블록 수 128개
    태스크 초기화 1개
    정주기 8개
    외부입력 8개 (%/I x 0.0.0~%/I x 0.0.7)
    내부 디바이스 8개
    프로그램 포트
    내장기능 RS-232C and RS-485(각 1채널), 펄스캐치, 입력필터, 외부인터럽트, 고속카운터, 위치결정
    자기진단 기능 연산지연감시, 메모리 이상, 입출력 이상
    정전시 데이터 보존 기본 파라미터에서 래치영역 설정
    내부 소비전류 660mA 260mA 1,040mA 330mA
    중량 600g 500g 900g 800g
    전류 용량 2A 2A 3A 3A



    • 주1) 전류 용량은 XEC에 내장되어 있는 전원(DC5V) 보드의 최대 출력 전류입니다. 즉, XEC에 증설 모듈을 장착하여 시스템을 구성하는 경우에 XEC와 증설모듈의 내부 소비 전류의 합이 전류 용량을 초과하지 않습니다.
