| 제품코드 | G137931 | ||
|---|---|---|---|
| 제품명 | XGB 특수모듈 온도입력 - 열전대 TC입력 | ||
| 모델명 | XBF-TC04S | ||
| 제품분류 | PLCXGB 특수모듈 | ||
| 사양 | |||
| 가격 | 가격협의 | 세금계산서 | 가능 |
| 상태 | 신품 | 판매지역 | 전국 |
| A/S여부 | 가능 | ||
| 설치 및 시운전 | 가능 | ||
제품/가격 문의
국제전자: 0504-0667-3316
상세정보
XGB 특수모듈
XGB 특수모듈은 파라미터 설정 방식, 특수모듈 전용 레지스터(U) 제공으로 간단하게 프로그래밍이 가능하며, 모니터링 창을 통해 파라미터 설정과 시운전이 동시에 가능합니다.
열전대 TC입력
XBF-TC04S

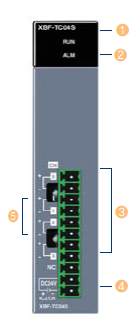

| NO. | 명칭 | 내용 |
|---|---|---|
| 1 | RUN LED | 모듈의 동작 상태를 표시 점등 : 정상 동작 중 점멸 : 에러 발생 (0.2초 점멸) 소등 : 전원 OFF 또는 모듈 이상 |
| 2 | ALM LED | 모듈의 단선 상태를 표시(알람 표시 LED) 점멸 : 단선 에러 발생 (1초 점멸) 소등 : 정상 동작 중 |
| 3 | 단자대 | 외부 열전대 온도센서를 연결하기위한 배선용 단자대 (K,J,T,R형) |
| 4 | 외부 전원 공급 단자 |
DC24V 외부 공급을 위한 단자 |
| 5 | 기준접점 보상기 |
기준 접점 보상(RJC)을 위한 서미스터 |
*주) XBM은 기본유닛의 OS버전 V1.8 이상에서 사용가능합니다. (XBC는 기본 지원)
XG5000 V2.2 이상에서 사용가능합니다.
성능규격 (XBF-TC04S)
| 항목 | 성능규격 | ||
|---|---|---|---|
| 입력 채널 수 | 4채널 | ||
| 입력센서 종류 | 열전대 K/J/T/R 형 JIS C1602-1995 | ||
| 측정 온도 범위 | K | -200.0˚C ~ 1300.0˚C | |
| J | -200.0˚C ~ 1200.0˚C | ||
| T | -200.0˚C ~ 400.0˚C | ||
| R | 0.0˚C ~ 1700.0˚C | ||
| 디지털 출력 | 온도 표시단위 | 소수점 첫 자리까지 표시 K, J, T형 : 0.1˚C, R형 : 0.5˚C |
|
| 스케일링 표시 (사용자 범위설정) |
부호 없는 스케일링(0 ~ 65535) | ||
| 부호 있는 스케일링(-32768 ~ 32767) | |||
| 정밀도 | 상온(25˚C) | ±0.2% 이내 | |
| 온도계수(동작온도범위) | ±100 ppm/˚C | ||
| 변환속도 | 50㎳ / 채널 | ||
| 절연 | 절연 방식 | 단자-내부회로 | 포토 커플러 절연 |
| 단자-구동전원 | DC/DC 컨버터 절연 | ||
| 채널간 | 포토모스 릴레이 절연 | ||
| 절연내압 | 400V AC,50/60 Hz,1분,누설전류 10mA이하 | ||
| 절연저항 | 500V DC,10MΩ 이상 | ||
| 기준접점 보상 | 보상방법 | RJC 센싱에 의한 자동보상(서미스터) | |
| 보상정도 | ±1.0˚C | ||
| 소비전류 | 내부 DC5V | 100mA | |
| 외부 DC24V | 100mA | ||
정밀도 및 분해능
열전대 센서의 연결
