    제품코드 G137932
    제품명 XGB 특수모듈 온도입력 - 측온저항체(RTD)입력
    모델명 XBFRD04A, RD01A
    제품분류 PLCXGB 특수모듈
    사양
    가격 가격협의 세금계산서 가능
    상태 신품 판매지역 전국
    A/S여부 가능
    설치 및 시운전 가능
    제품/가격 문의

    국제전자: 0504-0667-3316

    상세정보

    XGB 특수모듈

    XGB 특수모듈은 파라미터 설정 방식, 특수모듈 전용 레지스터(U) 제공으로 간단하게 프로그래밍이 가능하며, 모니터링 창을 통해 파라미터 설정과 시운전이 동시에 가능합니다.



    측온저항체(RTD)입력

    XBFRD04A, RD01A

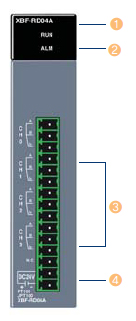

    NO. 명칭 내용
    1 RUN LED 모듈의 동작 상태를 표시
    점등 : 정상 동작 중
    점멸 : 에러 발생 (0.2초 점멸)
    소등 : 전원 OFF 또는 모듈 이상
    2 ALM LED 모듈의 단선 상태를
    표시(알람 표시 LED)
    점멸 : 단선 에러 발생 (1초 점멸)
    소등 : 정상 동작 중
    3 단자대 외부 측온 저항제 온도센서를 연결하기 위한 배선용 단자대
    4 외부 전원
    공급 단자    		 DC24V 외부 공급을 위한 단자



    성능규격 (XBFRD04A, RD01A)
    항목 성능규격
    XBF-RD04A XBF-RD01A
    입력 채널 수 4채널 1채널
    입력 센서 종류 PT100 JIS C1604-1997
    JPT100 JIS C1604 - 1981, KS C1603 - 1991
    입력 온도 범위 PT100 - 200~600℃
    JPT100 - 200~600℃
    디지털 출력 PT100 - 2,000~6,000
    JPT100 - 2,000~6,000
    스케일 0 ~ 4,000
    정밀도 상온(25℃) ±0.3% 이내
    전 범위(0~55℃) ±0.5% 이내
    변환속도 40㎳/채널
    절연방식 채널간 비절연
    단자·PLC 전원 절연(Photo-Coupler)
    단자대 15점 단자
    입출력 점유점수(XBM/XBC) 고정식 : 64점
    센서 배선 방식 3선식
    소비전류 내부 DC5V 100mA
    외부 DC24V 100mA
    온도 변환 특성
    측온 저항체 센서의 연결
