XGB 특수모듈

XGB 특수모듈은 파라미터 설정 방식, 특수모듈 전용 레지스터(U) 제공으로 간단하게 프로그래밍이 가능하며, 모니터링 창을 통해 파라미터 설정과 시운전이 동시에 가능합니다.

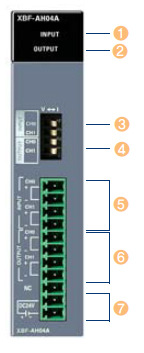

NO.	명칭	내용
1	INPUT LED	입력부의 동작상태를 표시 점등: 정상 동작 중 점멸: 에러 발생 (1초 점멸) 소등: 전원Off 또는 모듈 이상
2	OUTPUT LED	출력부의 동작상태를 표시 점등: 정상 동작 중 점멸: 에러 발생 (1초 점멸) 소등: 전원Off 또는 모듈 이상
3	입력부 전압/전류 선택 스위치	입력 (전압/전류) 선택 스위치
4	출력부 전압/전류 선택 스위치	출력 (전압/전류) 선택 스위치
5	입력 단자대	외부 기기와 연결 단자대
6	출력 단자대	외부 기기와 연결단자대
7	외부 전원 공급 단자	외부 DC24V 외부 공급을 위한 단자

항목			성능규격
항목			입력	채널수		2채널
아날로그 입력	범위	DC1~5V		DC0~5V	DC0~10V	DC4~20mA	DC0~20mA
	입력저항	1MΩ			250Ω
	범위선택	XG5000의 I/O 파라미터 또는 프로그램을 통한 선택
	전압/전류선택	외부 전압/전류 스위치
디지털 출력	부호없는 정수	0~4,000			0~4,000
	부호있는 정수	-2,000~2,000			-2,000~2,000
	백분위값	0~1,000			0~1,000
	정규값	100~500		0~500	0~1,000	400~2,000	0~2,000
	분해능(1/4.000)	1.25mV		2.5mV	5.0uA
	범위선택	XG5000의 I/O 파라미터 또는 프로그램을 통한 선택
정밀도		±0.5% 이내
절대최대입력		DC±15V			DC±25mA
최대변환속도		1ms/채널
출력	채널수			2채널
	아날로그 출력	범위		DC1~5V	DC0~5V	DC0~10V	DC4~20mA	DC0~20mA
		부하저항		2kΩ이상			510Ω이하
		범위선택		XG5000의 I/O 파라미터 또는 프로그램을 통한 선택
		전압/전류선택		외부 전압/전류 스위치
	디지털 입력	부호없는 정수		0~4,000			0~4,000
		부호있는 정수		-2,000~2,000			-2,000~2,000
		백분위값		0~1,000			0~1,000
		정규값		100~500	0~500	0~1,000	400~2,000
		분해능(1/4.000)		1.25mV		2.5mV	5.0uA
		범위선택		XG5000의 I/O 파라미터 또는 프로그램을 통한 선택
	정밀도		±0.5% 이내
	절대최대입력		DC±15V			DC±25mA
	최대변환속도		1ms/채널
절연방식			입출력 단자와 PLC 전원간 포트 커플러절연, 채널간 비절연
접속단자			11점 단자대
입출력점유점수(XBM/XBC)			64점(고정식)
소비전류	DC5V(내부입력)		120mA
소비전류	DC24V(외부입력)		130mA

*주) 지원 버전 : XBM O/S V2.4, XBC O/S V1.7, XEC O/S V1.0, XG5000 V3.0이상

디바이스	내용	크기	R / W
U0x.00.0	모듈 에러	비트	R
U0x.00.1	모듈 레디	비트
U0x.01.0	입력 채널0 운전 상태	비트
U0x.01.1	입력 채널1 운전 상태	비트
U0x.01.2	출력 채널0 운전 상태	비트
U0x.01.3	출력 채널1 운전 상태	비트
U0x.01.4	입력 채널0 단선 검출	비트
U0x.01.5	입력 채널1 단선 검출	비트
U0x.01.8	입력 채널0 에러	비트
U0x.01.9	입력 채널1 에러	비트
U0x.01.A	출력 채널0 에러	비트
U0x.01.B	출력 채널1 에러	비트
U0x.04	입력 채널0 디지털 출력값	워드
U0x.05	입력 채널1 디지털 출력값	워드
U0x.06.0	출력 채널0 상태 설정	비트	R /W
U0x.06.1	출력 채널1 상태 설정	비트
U0x.07	출력 채널0 디지털 입력값	워드
U0x.08	출력 채널1 디지털 입력값	워드

*주) XEC의 특수 영역(%U)은 XGB 아날로그 사용설명서를 참조하시기 바랍니다.
