    제품코드 G138065
    제품명 Smart I/O RAPIEnet+ Smart I/O 블록형
    모델명 GEL-D24C, GEL-DT4C, GEL-DT4C1, GEL-TR4C, GEL-TR4C1, GEL-RY2C, GEL-AV8C, GEL-AC8C, GEL-DV4C, GEL-DC4C
    제품분류 PLCSmart I/O
    사양
    가격 가격협의 세금계산서 가능
    상태 신품 판매지역 전국
    A/S여부 가능
    설치 및 시운전 가능
    제품/가격 문의

    국제전자: 0504-0667-3316

    상세정보

    Smart I/O

    Network정보

    배선절감 및 분산된 입출력의 실시간 제어

    Profibus
    Rnet, Device Net, Profibus-DP, Modbus(RS-422/485) 지원

    DeviceNet

    16/32점 단위의 다양한 입출력(DC/TR/Relay) 모듈​​

    RAPIEnet+

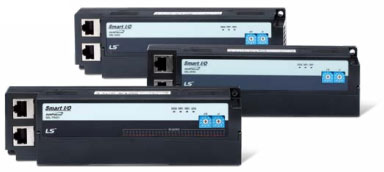

    Smart I/O 블록형

    GEL-D24C, GEL-DT4C, GEL-DT4C1, GEL-TR4C, GEL-TR4C1, GEL-RY2C, GEL-AV8C, GEL-AC8C, GEL-DV4C, GEL-DC4C
    (RAPIEnet∙EtherNet/IP∙Modbus TCP/IP)
    * Smart I/O 블록형 구입 시 주의 사항 : 제품코드+R2 (O/S 버전 2.0 이상) 제품에 RAPIEnet+ 기능 적용.​

    • Modbus TCP/IP, RAPIENet, EtherNet/IP 프로토콜 지원
    • 접속커넥터: RJ45
    • 링, 라인 토폴로지 지원으로 현장에 적합한 네트워크를 구성할 수 있으며, 링 토폴로지 구성 시 Redundancy 지원
    • IP 설정이 필요 없고, 국번 설정만으로 간단히 모듈 설정 기능
    • 파라미터 설정 간소화: 오토스캔을 통한 모듈 추가 및 체크박스를 통한 파라미터 설정기능(프로그램 작성 없음)
    • 고속 데이터 처리
    • 시리얼 통신 기반의 필드버스 대비 케이블 및 커넥터 비용 절감 가능
    • 다양한 진단 서비스 제공
      • 네트워크 내 국번 충돌 발생 시 에러 표시 기능
      • 네트워크 기반 O/S 업그레이드 기능 제공: 마스터 모듈을 통한 원격 O/S 일괄 다운로드 가능
      • CRC Error 플래그 정보 제공을 통한 네트워크 내 통신 선로 상태 체크 가능
      • 오토스캔 기능 강화: 국번 충돌 표시, 모듈 정보 제공
      • 마스터↔Smart I/O 통신 이상 발생 시 에러 플래그 제공
    Smart I/O 블록형
    항목 내용
    전송규격 전송 속도 PORT1,2 : 100Mbps
    전송 방식 베이스 밴드
    노드간 최대 연장거리 100m
    전송 미디어 전기:Category 5e 이상 STP(Shielded Twisted-pair) 케이블
    최대 프로토콜 크기 1,500Bytes
    통신권 액세스 방식 CSMA/CD
    프레임 에러 체크 방식 CRC32
    최대 부하 일반 이더넷:10,000pps, RAPIEnet:40,000pps
    토폴로지 라인, 트리, 스타, 링(RAPIEnet에서만 가능)
    진단기능 국번/IP 충돌 감지기능, 자가진단 서비스, XG5000을 통한 진단
    국번/IP 설정 방법 로터리스위치, XG5000, BOOTP/DHCP
    국번/IP 설정 범위 국번:로터리스위치(1-99)
    IP:192.168.1.xx(xx:100 + 로터리스위치 1~99)
    상태 표시 LED STATUS, PORT1, PORT2, LACTH(출력 Only)
    파라미터 설정 XG5000(Ethernet)
    디바이스 파일 EDS 파일(Ethernet/IP만 제공)
    프로토콜 RAPIEnet, EtherNet/IP, Modbus TCP/IP, BOOTP,
    DHCP(RAPIEnet, EtherNet/IP는 XGL-EFMxB와 스마트 증설 가능)
    입출력 리프레시 크기 최대 입력 리프레시 크기 64바이트
    최대 출력 리프레시 크기 64바이트



    Smart I/O 블록형
    항목 Smart I/O 블록형
    RAPIEnet
    서비스 규격    		 데이터 처리 단위 바이트(8bit)
    최대 읽기 데이터 크기 1,400 바이트
    최대 쓰기 데이터 크기 1,400 바이트
    네트워크당 최대 국수 64국
    EtherNet/IP
    서비스 규격    		 데이터 처리 단위 바이트(8bit)
    최대 읽기 데이터 크기 비주기 태그:1,400 바이트 / 비주기 오브젝트:1,024 바이트 / 주기:1,024 바이트
    최대 쓰기 데이터 크기 비주기 태그:1,400 바이트 / 비주기 오브젝트:1,024 바이트 / 주기:1,024 바이트
    지원 통신 방식 연결형(주기) 메시지:Class1
    비연결형(비주기) 메시지:태그, 오브젝트
    최대 접속 개수 연결형(주기):10
    비연결형(비주기) 메시지(Tag, Object):10
    Modbus TCP/IP
    서비스 규격    		 데이터 처리 단위 워드(16bit), 비트
    최대 읽기 데이터 크기 125 워드(2,000 비트)
    최대 쓰기 데이터 크기 123 워드(1,968 비트)
    최대 접속 개수 64

    입출력 규격(블록형)


    항목 규격
    GEL-D24C GEL-DT4C, GEL-DT4C1 GEL-TR4C, GEL-TR4C1 GEL-RY2C
    디지털
    입출력    		 입출력 점수 32점(입력) 16/16점(입/출력) 32점(출력) 16점(출력)
    정격 입력 전류 5mA - -
    정격 부하 전압 - DC24V DC24V/AC220V,2A/점,5A/COM
    최대 부하 - 0.5A/점,3A/COM DC110V,AC250V,1200회/시간
    On 전압 ≥DC19V - 최소 개폐부하 DC5V/1mA
    Off 전압 ≥DC6V -
    절연 방식 외부 단자와 PLC간 절연

    항목 규격
    GEL-AV8C GEL-AC8C GEL-DV4C GEL-DC4C
    아날로그
    입출력    		 채널 8(입력) 4(출력)
    종류 전압 전류 전압 전류
    범위 1~5V
    0~5V
    0~10V
    -10~10V    		 4~20mA
    0~20mA    		 1~5V
    0~5V
    0~10V
    -10~10V    		 4~20mA
    0~20mA
    정밀도 0.3%(0~50)
    분해능 1/16000
    변환 속도 10ms/채널+통신주기
    절연 방식 외부 단자와 PLC간 절연(채널간 비절연)



    •
