제품코드	G138102
제품명	백터 드라이브
모델명	iV5
제품분류	저압드라이브General
사양
가격	가격협의	세금계산서	가능
상태	신품	판매지역	전국
A/S여부	가능
설치 및 시운전	가능

제품/가격 문의

국제전자: 0504-0667-3316

상세정보

General

LS ELECTRIC의 AC 드라이브는 다양한 산업 현장에서 최적의 속도 제어를 가능하게 하여 자동화 시스템 구현 및 획기적인 에너지 절감 효과를 창출합니다.
고객의 Needs에 맞게 다양한 운전 모드와 기능을 제공하며, 사용자 친화적인 인터페이스를 구축하여 보다 손쉬운 사용이 가능합니다. 또한 최적 설계를 통한 품질 향상을 통해 높은 수준의 성능을 자랑합니다.

LS ELECTRICD의 AC 드라이브는 초소형 드라이브에서 표준형 드라이브, 팬/펌프 및 벡터 전용 드라이브에 이르기까지 다양한 제품이 구비되어 있으며, 각 Application에 적합한 추가 옵션을 선택할 수 있도록 하여 고객의 편의를 돕고 있습니다.

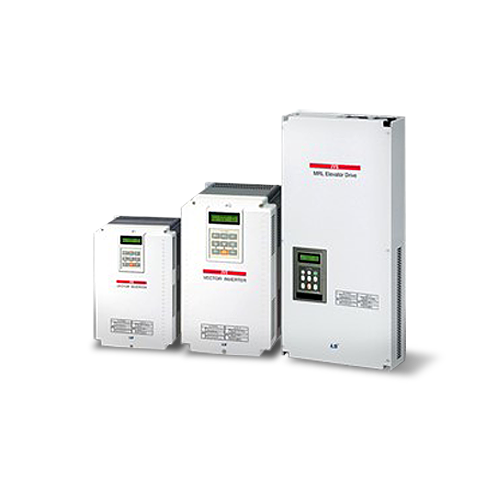

iV5

백터 드라이브

LS ELECTRIC의 iV5 드라이브는 시스템 중심의 기능과 성능, 옵션 강화로 고성능 어플리케이션에 최적 솔루션을 제공하며 제품품질과 생산성 향상을 보장합니다.

시스템 드라이브를 위한 최적의 솔루션

강력한 기능, 성능을 기반으로 한 철강/제지/섬유/전선라인 등 연속라인 제어, 크레인 시스템 제어, 엘리베이터 시스템 제어

고성능 제어 기능 탑재

200% 순시토오크 제어를 통한 고성능 속도/토크 제어, SIN/COS, Endat 엔코더를 통한 초정밀 제어, 동기전동기 센서리스 제어, 정지형 오토튜닝, Draw/Droop/ Process PID 제어, Brake 제어 기능 등 고성능 시스템을 위한 성능 및 기능 보유

사용자 중심의 인터페이스

사용자 중심의 키패드, 착탈식 단자대 채택으로 사용이 편리하고 LS485, Modbus-RTU, Device Net, Profibus-DP, CC-Link 등의 다양한 통신 지원과 DriveView를 통한 시스템의 체계적이며 효율적인 관리

다양한 옵션으로 더욱 넓어진 응용 분야

동기옵션, Encoder 옵션, 확장 I/O, 엘리베이터 전용 I/O 등 다양한 옵션을 통한 광범위한 어플리케이션에 적용 가능

3상 200V급 (2.2~37kW)

SV □□□ iV5-2		022	037	055	075	110	150	185	220	300	370
적용 모터 주1)	[HP]	3	5	7.5	10	15	20	25	30	40	50
적용 모터 주1)	[kW]	2.2	3.7	5.5	7.5	11	15	18.5	22	30	37
정격 출력	용량[kVA]주2)	4.5	6.1	9.1	12.2	17.5	22.5	28.2	33.1	46	55
	정격전류[A]	12	16	24	32	46	59	74	88	122	146
	출력 속도	0 ~ 3600 (rpm)
	출력 전압	200~230V주3)
정격 입력	사용전압	3상 200~230V (-10%~+10%)
정격 입력	주파수	50~60Hz (±5%)
중량[kg]		6	6	14	14	27.5	27.5	28	28	42	42

3상 400V급 (2.2~37kW)

SV □□□ iV5-4		022	037	055	075	110	150	185	220	300	370
적용 모터 주1)	[HP]	3	5	7.5	10	15	20	25	30	40	50
적용 모터 주1)	[kW]	2.2	3.7	5.5	7.5	11	15	18.5	22	30	37
정격 출력	용량[kVA]주2)	4.5	6.1	9.1	12.2	18.3	22.9	29.7	34.3	46	57
	정격전류[A]	6	8	12	16	24	30	39	45	61	75
	출력 속도	0 ~ 3600 (rpm)
	출력 전압	380~480V주3)
정격 입력	사용전압	3상 380~480V (-10%~+10%)주4)
정격 입력	주파수	50~60Hz (±5%)
중량[kg]		6	6	14	14	27	28	28	28	42	42

3상 400V급 (45~800kW)

SV □□□ iV5-4		450	550	750	900	1100	1320	1600	2200	2800	3150	3750	5000	8000
적용 모터 주1)	[HP]	60	75	100	120	150	175	215	300	373	420	500	666	1067
적용 모터 주1)	[kW]	45	55	75	90	110	132	160	220	280	315	375	500	800
정격 출력	용량[kVA]주2)	70	85	116	140	170	200	250	329	416	468	557	732	1105
	정격전류[A]	91	110	152	183	223	264	325	432	546	614	731	960	1384
	출력 속도	0 ~ 3600 (rpm)
	출력 전압	380~480V주3)
정격 입력	사용전압	3상 380~480V (-10%~+10%)주4)
정격 입력	주파수	50~60Hz (±5%)
중량[kg]		63	63	68	98	98	122	122	175	243	380	380	476	1300

주1) 적용 모터는 4극 표준 모터를 사용하는 경우의 최대 적용 용량을 표시한 것입니다. (200V급은 220V, 400V급은 400V 기준임)
주2) 정격용량(=√3*V*I)은 220V급은 220V,400V급은 440V를 적용한 것입니다.
주3) 최대 출력전압은 전원전압 이상으로 올라가지 않습니다.
주4) 입력전압이 480V 이상일 때에는 정격전류를 10% Derationg 하여 사용하여 주십시오.

DC입력형 (5.5~55kW)

SV □□□ iV5-4 (DC)		055	075	110	150	185	220	300	370	450	550
적용 모터 주1)	[HP]	7.5	10	15	20	25	30	40	50	60	75
적용 모터 주1)	[kW]	5.5	7.5	11	15	18.5	22	30	37	45	55
정격 출력	용량[kVA]주2)	9.1	12.2	18.3	22.9	29.7	34.3	46	57	70	85
	정격전류[A]	12	16	24	30	39	45	61	75	91	110
	출력 속도	0 ~ 3600 (rpm)
	출력 전압	380~480V주3)
입력 정격 전압		DC 540~680V(+10%)주4)
중량[kg]		12	12	24	24.5	25	25	38.5	38.5	50	50

DC입력형 (75~375kW)

SV □□□ iV5-4(DC)		750	900	1100	1320	1600	2200	2800	3150	3750
적용 모터 주1)	[HP]	100	120	150	175	215	300	373	420	500
적용 모터 주1)	[kW]	75	90	110	132	160	220	280	315	375
정격 출력	용량[kVA]주2)	116	140	170	200	250	329	416	468	557
	정격전류[A]	152	183	223	264	325	432	546	614	731
	출력 속도	0 ~ 3600 (rpm)
	출력 전압	380~480V주3)
입력 정격 전압		DC 540~680V(+10%)주5)
중량[kg]		55	79	79	98.5	98.5	154.4	206	343	343

주5) 입력 전압이 680VDC 이상일 때에는 정격 전류를 10% Derating 하여 사용하여 주십시오.

MRL

SV □□□ iV5-4(MRL)		075	110	150	220
적용 모터	[HP]	10	15	20	30
적용 모터	[kW]	7.5	11	15	22
정격 출력	용량[kVA]주1)	13.7	20.6	27.5	39.6
	정격전류[A]	18	27	36	52
	출력 속도	0 ~ 200 (rpm)
	출력 전압	380~480V주2)
정격 입력	사용전압	3상 380~480V(-10%~+10%)주3)
정격 입력	주파수	50~60Hz(±5%)
중량[kg]		14	14	18.7	19

주1) 정격용량(=√3*V*I)은 입력전원을 440로 적용한 것입니다.
주2) 출력전압은 전원전압 이상으로 올라가지 않습니다.
주3) 입력전압이 507~528V일 때에는 정격전류를 10% Derationg 하여 사용하여 주십시오.
