    제품코드 G138103
    제품명 고성능 표준형 드라이브
    모델명 iS7
    제품분류 저압드라이브General
    사양
    가격 가격협의 세금계산서 가능
    상태 신품 판매지역 전국
    A/S여부 가능
    설치 및 시운전 가능
    제품/가격 문의

    국제전자: 0504-0667-3316

    상세정보

    General

    LS ELECTRIC의 AC 드라이브는 다양한 산업 현장에서 최적의 속도 제어를 가능하게 하여 자동화 시스템 구현 및 획기적인 에너지 절감 효과를 창출합니다.
    고객의 Needs에 맞게 다양한 운전 모드와 기능을 제공하며, 사용자 친화적인 인터페이스를 구축하여 보다 손쉬운 사용이 가능합니다. 또한 최적 설계를 통한 품질 향상을 통해 높은 수준의 성능을 자랑합니다.

    LS ELECTRICD의 AC 드라이브는 초소형 드라이브에서 표준형 드라이브, 팬/펌프 및 벡터 전용 드라이브에 이르기까지 다양한 제품이 구비되어 있으며, 각 Application에 적합한 추가 옵션을 선택할 수 있도록 하여 고객의 편의를 돕고 있습니다.

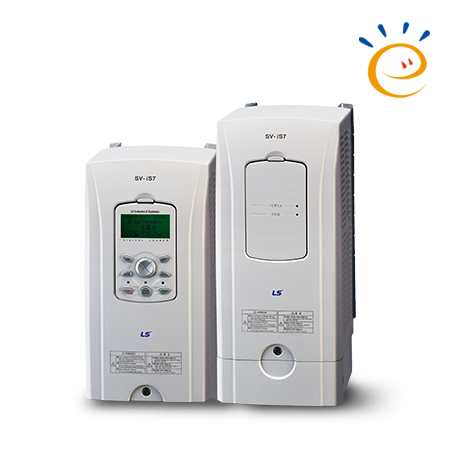

    iS7

    고성능 표준형 드라이브

    LS ELECTRIC의 iS7 드라이브는 더욱 강력해진 성능, 고객 맞춤형 옵션을 통한 확장성, 사용자 중심의 인터페이스와 친환경 효과를 제공합니다.

    더욱 강력해진 전류형 센서리스 벡터 제어

    • 속도 제어 범위 1:100
    • 극 저속 토크 제어 능력 0.3Hz/150% Real Torque
    • 회생영역 최대 토크 제어 능력


    정밀 속도/토크 제어를 구현한 센서드 벡터 제어

    • 속도 제어 범위 1:1000
    • 순시 최대 토크 제어 능력 200%
    • 속도 제어 응답 속도 50Hz




    순시 정전 극복을 위한 Ride Through

    순시 정전으로 인한 주요 부하의 정지를 최대한 방지할 수 있습니다.


    자동 토크 밸런스 Droop 제어

    Open Loop 연동 운전, Load Sharing 운전 등 다양한 시스템에 손쉽게 적용 가능합니다.




    전원 사고 시 안정된 시스템 정지를 위한 KEB

    전원부 정전 사고 발생 시 입력 전원 없이 부하를 자동 정지시켜 설비를 안전하게 보호합니다.


    사용자 보호를 위한 안전기능 내장

    • EN ISO 13849-1 Category 3, PL5등급 d
    • EN 61508 SIL 2



    감속 능력을 극대화 시킨 Power Brake & Flux Brake

    제동저항 없이도 모터를 효율적으로 감속 정지 시킬 수 있습니다.

    손쉬운 파라미터 설정을 돕는 Easy Start

    제동저항 없이도 모터를 효율적으로 감속 정지 시킬 수 있습니다.



    유연한 확장성




    차별화된 고객 편의성

    전자파 감쇄를 위한 EMC Filter(내장)
    • 200/400V 0.75~22kw
    •고조파 저감 및 역률 개선을 위한 DC Reactor(내장)
    •200V 0.75~22kW / 400V 0.75~220kW


    다양한 규격 만족


    3상 200V 급 (0.75~22kW)
    모델명 SVㅁㅁㅁㅁiS7-2ㅁ 0008 0015 0022 0037 0055 0075 0110 0150 0185 0220
    적용모터
    주1)    		 중부하[CT] [HP] 1 2 3 5 7.5 10 15 20 25 30
    [kW] 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22
    경부하[VT] [HP] 2 3 5 7.5 10 15 20 25 30 40
    [kW] 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30
    정격출력 정격용량
    [kVA] 주2)    		 1.9 3 4.5 6.1 9.1 12.2 17.5 22.9 28.2 33.5
    정격전류
    [A]주3)    		 CT 5 8 12 16 24 32 46 60 74 88
    VT 8 12 16 24 32 46 60 74 88 124
    출력주파수[Hz] 0~400 [Hz] (Sensorless-1 : 0~300Hz, Sensorless-2, Vector : 0.1~120Hz)주4)
    출력전압[V] 3상 200 ~ 230V주5)
    정격입력 사용전압[V] 3상 200 ~ 230 VAC (-15% ~ +10%)
    입력주파수[Hz] 50 ~ 60 [Hz] (±5%)
    정격전류[A] CT 4.3 6.9 11.2 14.9 22.1 28.6 44.3 55.9 70.8 85.3
    VT 6.8 10.6 14.9 21.3 28.6 41.2 54.7 69.7 82.9 116.1

    3상 200V급 (30~75kW)

    모델명 SVㅁㅁㅁㅁ iS7-2ㅁ 0300 0370 0450 0550 0750 - - - - -
    적용모터
    주1)    		 중부하[CT] [HP] 40 50 60 75 100 - - - - -
    [kW] 30 37 45 55 75 - - - - -
    경부하[VT] [HP] 50 60 75 100 120 - - - - -
    [kW] 37 45 55 75 90 - - - - -
    정격출력 정격용량
    [kVA]주2)    		 46 57 69 84 116 - - - - -
    정격전류[A] 주3) CT 116 146 180 220 288 - - - - -
    VT 146 180 220 288 345 - - - - -
    출력주파수[Hz] 0 ~ 400 [Hz] (Sensorless-1: 0 ~ 300Hz, Sensorless-2, Vector: 0 ~ 120Hz) 주4)
    출력전압[V] 3상 200 ~ 230V 주5)
    정격입력 사용전압[V] 3상 200 ~ 230VAC (-15% ~ +10%)
    입력 주파수[Hz] 50 ~ 60 [Hz] (±5%)
    정격전류[A] CT 121 154 191 233 305 - - - - -
    VT 152 190 231 302 362 - - - - -

    3상 400V급 (0.75~22kW)

    모델명 SVㅁㅁㅁㅁ iS7-4ㅁ 0008 0015 0022 0037 0055 0075 0110 0150 0185 0220
    적용모터주1) 중부하[CT] [HP] 1 2 3 5 7.5 10 15 20 25 30
    [kW] 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22
    경부하[VT] [HP] 2 3 5 7.5 10 15 20 25 30 40
    [kW] 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30
    정격출력 정격용량
    [kVA] 주2)    		 1.9 3 4.5 6.1 9.1 12.2 18.3 22.9 29.7 34.3
    정격전류[A]
    주3)    		 CT 2.5 4 6 8 12 16 24 30 39 45
    VT 4 6 8 12 16 24 30 39 45 61
    출력주파수[Hz] 0~400 [Hz] (Sensorless-1 : 0~300Hz, Sensorless-2, Vector : 0.1~120Hz)주4)
    출력전압[V] 3상 380 ~ 480V 주5)
    정격입력 사용전압[V] 3상 380 ~ 480 VAC (-15% ~ +10%)
    입력 주파수[Hz] 50 ~ 60 [Hz] (±5%)
    정격전류[A] CT 2.2 3.6 5.5 7.5 11 14.4 22 26.6 35.6 41.6
    VT 3.7 5.7 7.7 11.1 14.7 21.9 26.4 35.5 41.1 55.7

    3상 400V급 (30~375kW)

    모델명 SVㅁㅁㅁㅁ iS7-4ㅁ 0300 0370 0450 0550 0750 0900 1100 1320 1600 1850 2200 2850 3150 3750
    적용모터주1) 중부하[CT] [HP] 40 50 60 75 100 125 150 200 250 300 350 400 500 600
    [kW] 30 37 45 55 75 90 110 132 160 185 220 280 315 375
    경부하[VT] [HP] 50 60 75 100 125 150 200 250 300 350 400 500 600 700
    [kW] 37 45 55 75 90 110 132 160 185 220 280 315 375 450
    정격출력 정격용량
    [kVA]주2)    		 46 57 69 84 116 139 170 201 248 286 329 416 467 557
    정격전류[A] 주3) CT 61 75 91 110 152 183 223 264 325 370 432 547 613 731
    VT 75 91 110 152 183 223 264 325 370 432 547 613 731 877
    출력주파수[Hz] 0 ~ 400 [Hz] (Sensorless-1: 0 ~ 300Hz, Sensorless-2, Vector: 0 ~ 120Hz)주4)
    출력전압[V] 3상 380 ~ 480V 주5)
    정격입력 사용전압 [V] 3상 380 ~ 480 VAC (-15% ~ +10%)
    입력 주파수[Hz] 50 ~ 60 [Hz] (±5%)
    정격전류[A] CT 55.5 67.9 82.4 102.6 143.4 174.7 213.5 255.6 316.3 404 466 605 674 798
    VT 67.5 81.7 101.8 143.6 173.4 212.9 254.2 315.3 359.3 463 590 673 796 948



    주1)적용모터는 4극 표준모터를 사용하는 경우의 최대 적용 용량을 표시한 것입니다.

    주2)정격 용량은 200V급 입력용량은 220V, 400V 입력용량은 440V를 기준으로 한 것입니다. 전류 정격은 CT 전류 기준입니다.

    주3)캐리어 주파수(CON-04) 설정에 따라 출력 정격전류 제한이 있습니다.

    주4)제어모드(DRV-09 Control Mode)를 3, 4번 Sensorless-1, Sensorless-2(센서리스)로 선택하면 최대 주파수는 300Hz까지 설정할 수 있습니다.

    주5)최대 출력 전압은 전원전압 이상으로 올라가지 않습니다. 출력전압은 전원전압 이하에서 임의로 설정할 수 있습니다.


    제어
    항목 설명
    제어방식 V/F 제어, 슬립 보상, 센서리스 벡터-1, 센서리스 벡터-2, 벡터제어
    주파수 설정 분해능 디지털 지령 : 0.01Hz
    아날로그 지령 : 0.06Hz (60Hz 기준)
    주파수 정도 디지털 지령운전: 최대 출력 주파수의 0.01%
    아날로그 지령운전: 최대 출력 주파수의 0.1%
    V/F 패턴 리니어, 2승 저감, 사용자 V/F
    과부하 내량 CT(Heavy Duty) 전류정격: 150% 1분, VT(Nomal Duty) 전류정격: 110% 1분
    토오크 부스트 수동 토오크 부스트, 자동 토오크 부스트

    운전
    항목 설명
    운전방식 키패드, 단자대, 통신운전 중 선택
    주파수 설정 아날로그 방식: 0~10[V], -10~10[V], 0~20 [mA] 디지털 방식: 키패드 입력
    운전기능 PID 제어, 업-다운 운전, 3-와이어 (3-Wire) 운전, 직류제동, 주파수 리미트, 주파수 점프, 제 2 기능, 슬립보상, 역회전 방지, 자동 재시동, 상용절체, 오토튜닝, 속도써치(Flying Start), 에너지 버퍼링운전, Power Braking, Flux Braking, 누설 저감 운전, MMC, Easy Start
    입력 다기능 단자(8점)
    P1-P8주6)    		 NPN(Sink)/PNP(Source) 선택 가능
    기능 : 정방향 운전, 역방향 운전, 리셋, 외부 트립, 비상정지, 조그운전, 다단속 주파수 상,중,하,다단가감속 상,중,하, P1-P8 정지중 직류제동, 제2 전동기 선택, 주파수 증가, 주파수 감소, 3 와이어 운전, PID운전 중 일반운전으로 절체, 옵션 운전중 본체 운전으로 절체, 아날로그 지령 주파수 고정,가감속 중지 중 선택
    출력 다기능 오픈 컬렉터 단자 고장 출력 및 드라이브 운전상태 출력 DC26V 100mA 이하
    다기능 릴레이 단자 (N.O., N.C.) AC250V 1A 이하, DC30V 1A 이하
    아날로그 출력 0~10Vdc (20mA 이하): 주파수, 전류, 전압, 직류전압 중 선택 가능

    주6)다기능 단자 관련기능은 IN그룹 IN-65~72의 파라미터 설정에 따라 다양한 기능을 설정할 수 있습니다.

    지원제도

    1. 사업개요
    • 에너지 효율향상 및 온실가스 감축을 위해 고효율 인버터 신설 지원
    2. 지원대상
    • 부하기기(팬, 펌프, 블로어, 콤프레샤, 유압식 사출기)에 제어판넬, 리액터, 노이즈필터가 포함된 고효율 인버터(용량 3.7 ∼ 220㎾)를 신설하는 고객
      • 지원기기 : 한국에너지공단의 등록된 고효율 인버터

    ▣ 제외대상

    • 한국에너지공단 에너지효율(EE) 시장 등 타기관 지원사업 참여고객
    • 기존 인버터 교체 고객
    • 부하기기와 고효율 인버터 동시 신설 고객
    • 공공기관 소유 건축물
      • 국가기관, 지자체, 시・도교육청, 국・공립 학교, 공공기관(LH, SH 등) 등
    • 한전으로부터 전기를 공급받지 않는 고객
    • 지원사업 접수일 이전 설치 고객



    3. 지원금
    용량
    (㎾)    		 지원금
    (천원)    		 용량
    (㎾)    		 지원금
    (천원)    		 용량
    (㎾)    		 지원금
    (천원)    		 용량
    (㎾)    		 지원금
    (천원)
    3.7 327 18.5 1,258 55 2,431 160 4,624
    5.5 486 22 1,496 75 2,550 185 5,346
    7.5 663 30 1,530 90 3,060 220 6,358
    11 972 37 1,887 110 3,740
    15 1,020 45 1,989 132 4,488

    ※ 표준용량외 인버터는 차하위용량의 지원금 산정
    ※ 지원한도 : 200백만원(전기사용계약 단위별)

    4. 사업예산 및 신청기간
    • 사업예산 : 3,000백만원
    • 신청기간 : 2021. 1. 13(수) ~ 2021. 12. 15(수)(예산 소진 시 종료)
    • 신청방법 : 방문, Fax, 우편 또는 홈페이지를 통해 신청
      • 한전 지역별 관할지사 방문, Fax, 우편으로 서류 제출
      • 한전 홈페이지 > 사이버지점 > 개인 또는 법인 수요관리 > 사업신청
    • 지원금 신청 : 2021. 12. 15(수)이전 또는 지원사업 신청서 접수 후 3개월이내
      • 상기 기한내 지원금 신청이 없는 경우 해당 신청건은 취소 처리



    5. 사업절차
    .

    •
