XGT Panel
LS ELECTRIC의 최첨단 기술력이 집약된 새로운 HMI 제품군인 XGT Panel은 급변하는 시장의 요구에 신속하게 대응하기 위해 Windows CE 플랫폼 위에 개발된 신뢰성과 편리함을 겸비한 혁신적인 제품입니다.
HMI가 갖추어야 할 사용자 중심의 편의성을 바탕으로 선명하고 사실적인 표현, 신속한 데이터 전송 및 처리, 친숙한 사용자 환경 등을 제공합니다.
자동화 분야의 Leading Solution을 제공하는 LS ELECTRIC은 XGT PLC에 이어 한층 진보된 첨단 기술과 제품력으로 HMI시장에 XGT Panel을 자신있게 선보입니다.
※ HMI는 현장의 상태를 감시,제어하는 기능을 담당하기때문에 현장의 생산장비의 이미지를 화면에 표현하기위하여 별도의 작업 소프트웨어를 필요로 합니다. 이 프로그램은 사용자가 모니터링을 할 수 있도록 각 이미지에 기능을 부여합니다.
LXP 시리즈

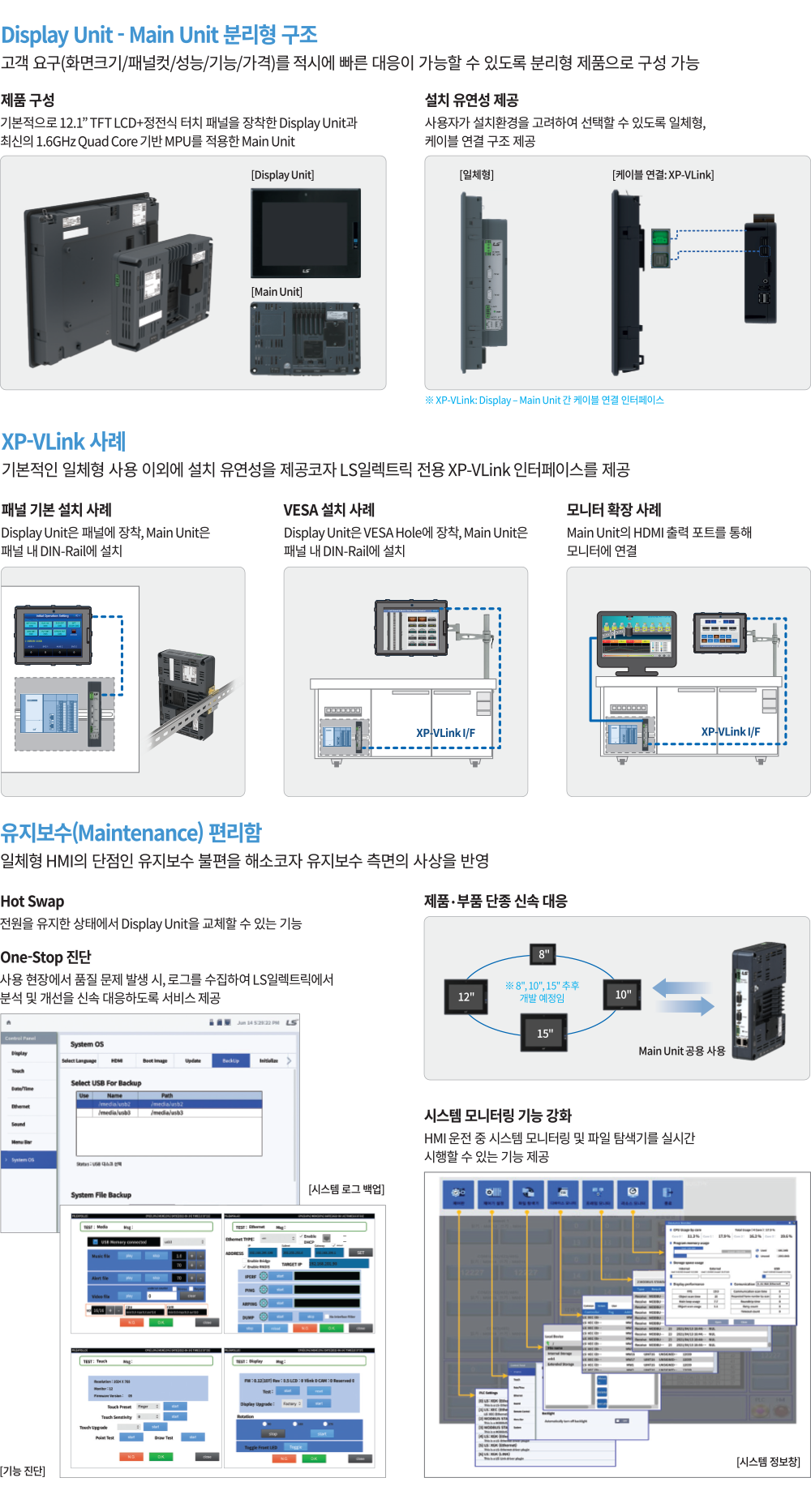

XP-VLink 를 통해 설치 환경, 고객 맞춤 솔루션을 제공하고 유지보수, 예지보전을 할 수 있는 옵션, 정전식 방식의 정확하고 빠른 화면 전환까지 LS ELECTRIC의 LXP Series를 만나보십시오.

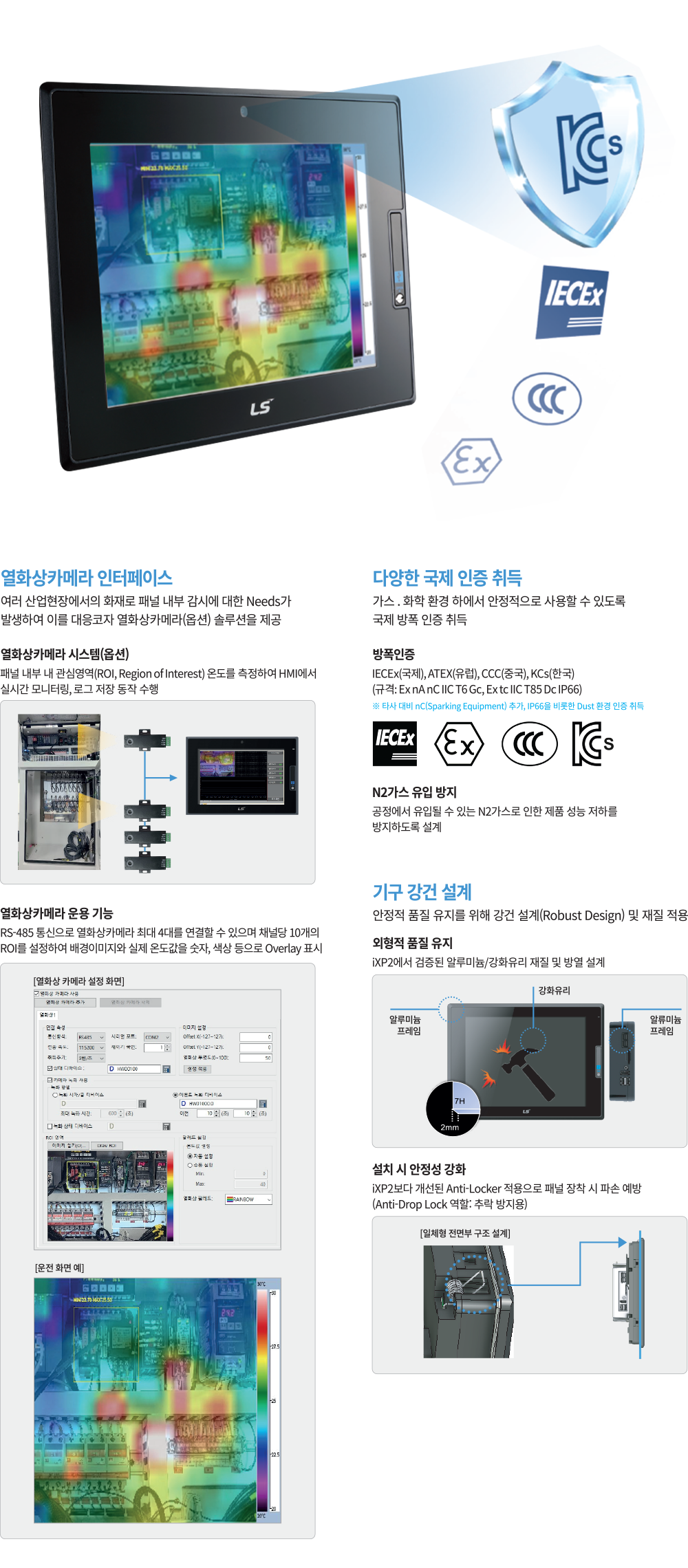

특수형 제품(방폭 제품) Display Unit
| 구분 |
LXP-D1200 |
LXP-D1201 |
LXP-D1210 |
LXP-D1211 |
| 디스플레이 |
타입 |
TFT color LCD |
| 색상 |
32bit color(16.7M) |
| 크기 |
12.1" |
| 해상도 |
1024 x 768 |
| Backlight 타입 |
LED 방식, 자동 On/Off 지원 |
| Backlight 수명 |
50,000 시가 |
| 터치 |
타입 |
Capacitive touch |
| 동작 모드 |
Bare hands, Glove, Waterproof |
| 감도 조정 |
각 모드별 10단계 조정가능 |
| 기능 |
Multi-touch, Zoom in/out, change screen |
| 내장 카메라 |
해상도 |
720p, 30fps |
| 지원 |
○ |
○ |
- |
- |
| XP-VLink |
○ |
- |
○ |
- |
| 부저 |
90dB, 9단계 조정 가능 |
| USB |
디바이스 |
USB 2.0, 1채널 |
| 호스트 |
USB 2.0, 1채널 |
| 인증 |
기본 |
CE, KC, UL, IP, IECEx, ATEX, CCC, KCs |
| 방폭 등급 |
Ex nA nC IIC T6 Gc, Ex tc IIIC T85°C Dc IP 66 |
| 구조 |
외형 치수(mm) |
320 x 261 x 44 |
| 패널 컷(mm) |
306 x 247 |
| 무게(Kg) |
3.0Kg |
| 전원 |
정격 입력 (V) |
15.5Vdc |
| 소비전력 (W) |
9W |
8W |
| 방폭 제품 특정 사용상 조건 |
- 1. 잠재적인 정전기 위험이 있기 때문에, 젖은 헝겊으로만 닦아주십시오.
- 2. 사용 환경별 방호 등급이 유지되는 외함에 설치해야 합니다.
(1) 가스 환경: nA 마크
최소 IP4X의 보호등급을 유지하고 보호하는 외함에 설치되어야 하며, 안전에 영향을 주는 이물질 또는 물이 들어가지 않도록 적절한 보호를 제공하는 장소에 설치할 것
(2) 분진 환경: tc
IEC 60079-31 기준에 따라 IP66이상을 만족하는 외함에 설치할 것.
- 3. EN 60079-14에 따라 설치해야 합니다.
- 4. 폭발 가능성이 있는 경우 플러그와 소켓을 연결하거나 분리하지 마십시오.
- 5. 직사 광선을 피하십시오.
- 6. USB 호스트는 일부 기능에 제한이 있을 수 있습니다.
- 카메라 연결, 녹화파일 저장 등
- 7. 장비는 최소 IP4X 침투 보호 등급을 제공하는 Ex p 퍼지 인클로저에 설치할 수 있습니다.
- 8. 장비는 tc로 표시된 IP6X 및 nA로 표시된 IP54 외함에 설치해야 합니다.
장비는 IEC 60664-1에 정의된 오염 등급 2이하의 영역에서만 사용해야 합니다.
- 9. 폭발성 분위기가 있는 동안 플러그와 소켓을 분리하지 마십시오.
- 10. 이 장비는 잠재적인 정전기 위험을 나타냅니다.
따라서 사용자는 장비가 위험할 수 있는 위치에 설치되지 않았는지 확인해야 합니다.
정전기 전하 축적을 일으킬 수 있는 외부 조건에 영향을 받습니다.
- 11. 장비는 항상 수직 위치에서 사용해야 합니다.
- 12. 장비는 피크 정격 전압의 140%를 초과하지 않는 수준으로 설정된 적절한 정격 과도 보호 장치에 의해 공급되어야 합니다.
- 13. 장비는 기계적 충격으로부터 보호될 수 있도록 설치되어야 합니다.
|
특수형 제품(방폭 제품) Main Unit
| 구분 |
LXP-M00D |
LXP-M01D |
LXP-M10D |
LXP-M11D |
| 프로세서 |
1.6GHz, Quad core |
| 메모리 |
작화 |
128Mbyte |
| Operation RAM |
4GByte |
| Backup RAM |
1Mbyte |
| XP-VLink |
○ |
- |
○ |
- |
| RTC |
지원, 배터리 CR2032(약 3년/25°C) |
| 인터페이스 |
HDMI |
V2.0, 1채널 |
| Audio Out |
3.5Φ, 40mW, 1채널 |
| 확장 인터페이스 |
지원, 64GB 확장 메모리 |
| 저장장치 |
SD |
Max. 256GB(SDXC, SDHC) |
| USB host |
USB 3.0, 2채널 |
| 통신 |
LAN0 |
10Base-T/100Base-TX/1000Base-T
Auto MDIX
RJ-45 |
| LAN1 |
| COM1 |
RS-232C, RS-422/485, Isolated
Baud rate: 9,600~115,200(Max. 5kbps)
9pin D-sub(Female) |
| COM2 |
RS-232C, RS-422/485, 5Vdc/250mA Power out
Baud rate: 9,600~115,200(Max. 5kbps)
9pin D-sub(Female) |
| COM3 |
RS-485
Baud rate: 9,600~115,200(Max. 5kbps)
3pin Open connector |
| 인증 |
기본 |
CE, KC, UL, IP, IECEx, ATEX, CCC, KCs |
| 방폭 등급 |
Ex nA nC IIC T6 Gc, Ex tc IIIC T85°C Dc IP 66 |
| 구조 |
외형 치수(mm) |
220 x 147 x 51.3 |
| 무게(Kg) |
1.4kg |
| 전원 |
정격 전압(V) |
24Vdc |
| |
7W |
..
